自密封旋轉補償器

　　旋轉補償器主要應用在在熱力管道中，旋轉補償器的目的主耍是吸收管道熱位移，是確保管系安全運作的關鍵設施。

　　旋轉補償器是一種新式的大補償量、無壓力推力、耐腐蝕的補償器，相對于其余補償器，具有工程造價成本低、便于維護保養，占用空間小、無壓力推力、耐腐蝕等優勢，正隨著社會經濟發展受到越來越廣泛的運用。

　一，產品簡介及用途

　　旋轉補償器技術特點適用范圍

　　(1)適用介質：水，蒸汽，油，漿液等

　　二，產品規格與型號分類

　　(2)適用壓力：0.6-4.0mpa

　　(3)適用溫度：-40℃≤350℃

　　(4)適用管徑：DN25-DN1400

　　(5)密封材料：溫度≤150℃，膠圈/石墨密封;溫度>150℃，耐高溫柔性石墨。

　　(6)伸縮量范圍：360°旋轉。

　　(7)材質：全碳鋼伸縮管鍍鉻/伸縮管不銹鋼/全不銹鋼

　　(8)連接方式：法蘭式/焊接式

　　(9)生產檢驗標準：JB/T12936-2016

　　三，產品結構與性能特點

　　旋轉補償器旋轉補償器的優點：

　�、傺a償量大，可根據自然地形及管道強度安排，最大一組補償器可補償500m管道;

　　②不產生由介質壓力產生的盲板力，固定支架可以做得很小，非常適用于大口徑管道;

　�、勖芊庑阅軆�(yōu)越，長期運行不需維護;

　�、芄�(jié)省項目投資;

　　⑤旋轉補償器可安裝在蒸汽直埋管和熱水直埋管上，可節省項目投資和提升運行安全系數。

　　旋轉補償器的結構

　　免維護旋轉補償器由封座外套、柔性石墨填料、螺母螺栓N個壓簧組合、填料壓蓋及彈簧壓緊法蘭構成：

　　所述填料壓緊法蘭與壓緊上法蘭之間設有壓簧，壓緊法蘭縱截面為U型的槽圈。

　　U型槽圈中以及內導管右端面兩個定環之間設有與變徑管相配合運動的滾珠式滾動環。

旋轉補償器工作原理：

　　免維護旋轉補償器和旋轉補償器產品運用都是靠填料腔內的柔性填料進行密封。

　　產品應用過程中每旋轉一次填料就會磨損一點，當磨損量達到一定值時，產品就會出現泄漏。

　　旋轉補償器必須將熱網管線停氣，把填料壓緊法蘭卸下，加入一定量的填料，再壓緊法蘭，恢復使用;

　　而免維護旋轉補償器因在填料壓緊法蘭上方增加了一組彈簧，當填料出現微量磨損時，

　　依靠壓緊彈簧的張力給予補償，進而廷長產品產生泄漏時間(泄漏時間延后3-5年)。

　　當磨損量超過彈簧張力補償量時，只需扳緊彈簧卡緊法蘭上方的螺帽即可，

　　不需要停氣修復，運行無次數限制，不易造成泄漏，從而大大提高供氣單位和用氣企業的社會經濟效益，

　　該產品在4.0Mpa的壓力下補償5000次不產生泄漏，密封效果優越。

　　四，產品價格和技術參數

　　管道設計中，旋轉補償器價格選型必須考慮的問題如下:

　　1)管道的公稱直徑、補償器的連接形式;

　　2)管道系統的設計壓力、設計溫度;

　　3)工作介質對旋轉材質的要求;

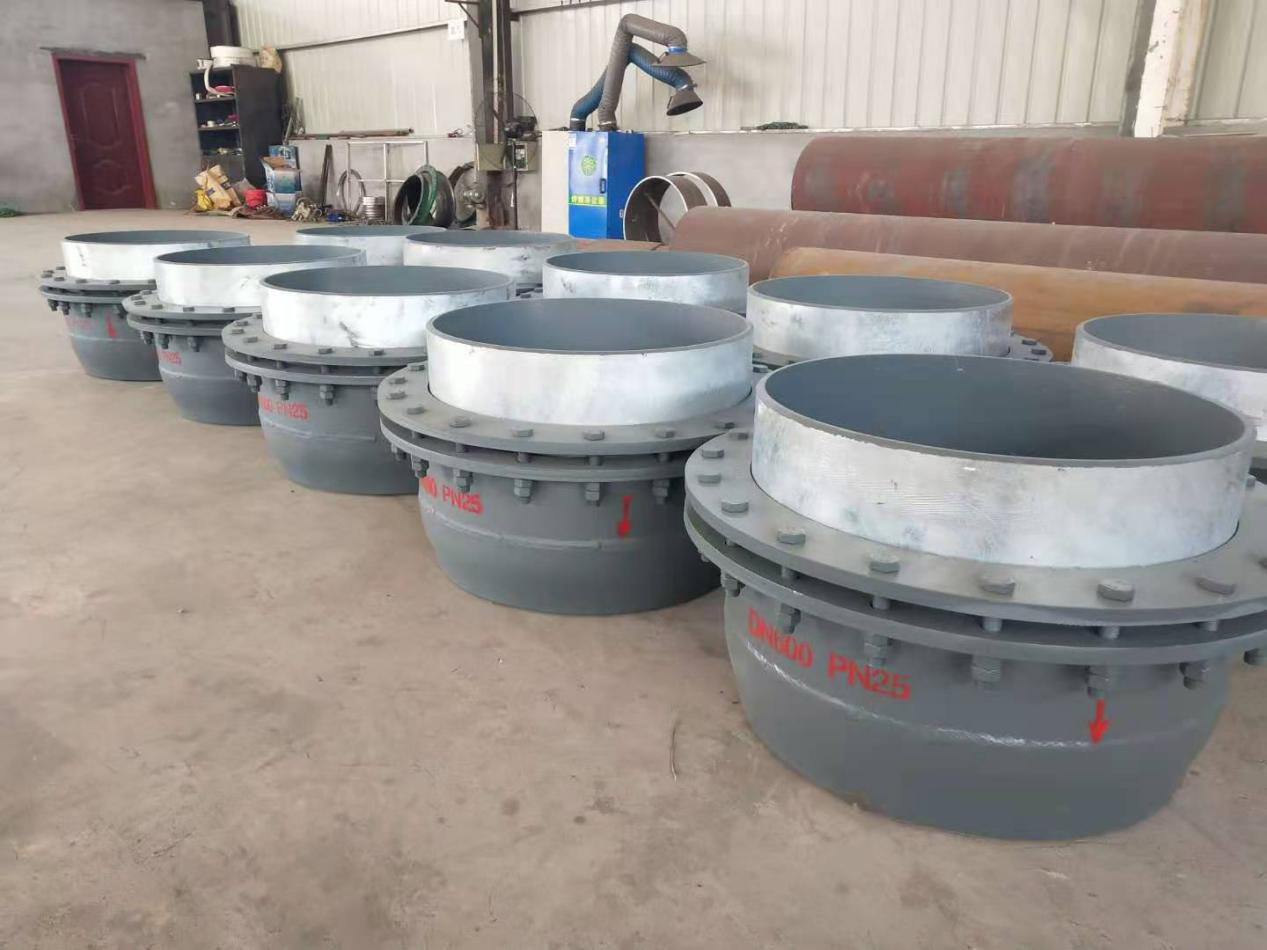

　　五，產品圖片細節展示
